依據圖集《18D802 修建電氣工程施工裝置》圖集，電纜/電線導管與線盒的銜接、裝置分四種類型，分別是：

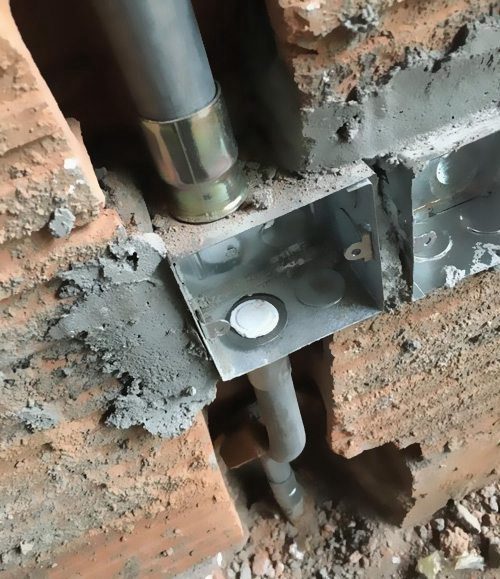

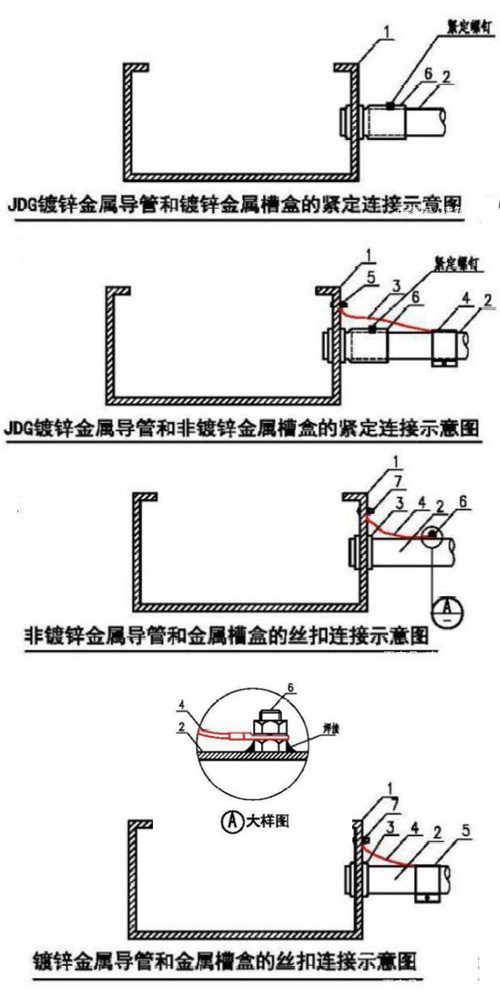

鍍鋅金屬導管和金屬槽盒銜接、裝置（須設置維護聯合導體）；非鍍鋅金屬導管和金屬槽盒銜接、裝置（須設置維護聯合導體）；JDG鍍鋅金屬導管和鍍鋅槽盒銜接、裝置；JDG鍍鋅金屬導管和非鍍鋅金屬線盒銜接、裝置（須設置維護聯合導體）。裝置示意圖如下：
裝置闡明：
金屬導管與金屬槽盒（梯架、托盤）銜接時，鍍鋅金屬導管的鏈接端宜用專用接地卡固定維護聯合導體。非鍍鋅金屬導管的銜接處鄰近應熔焊接地螺栓，接地螺栓與維護聯合導體應牢靠鏈接；當JDG金屬導管與鍍鋅金屬槽盒銜接時，銜接處的觸摸電阻值應契合現行國家標準《電纜辦理用導管體系 第1部分：通用要求》GB/T 20041.1的相關規則時，銜接處可不設置維護聯合導體；非鍍鋅金屬槽盒維護聯合導體聯合處的涂層應刮除，顯露金屬面，保證維護聯合導體與金屬槽盒觸摸杰出；維護聯合導體兩頭應搪錫處理；維護聯合導體的設置
關于維護聯合導體的設置在此，小編查閱《GB50303-2015 修建電氣工程施工質量檢驗標準》及《GBT 20041.1-2015 電纜辦理用導管體系 第1部分通用要求》兩本標準。
其間《GB50303-2015 修建電氣工程施工質量檢驗標準》第12章 導管敷設 12.1.1條第4小項規則：機械銜接的金屬導管，管與管、管于盒（箱）體的銜接配件應選用配套部分，其銜接應契合產品技能文件要求，當銜接處的觸摸電阻值契合現行國家標準《電纜辦理用導管體系 第1部分：通用要求》GB/T 20041.1的相關要求時，銜接處可不設置維護聯合導體，但導管不該作為維護導體的接續導體。
那這個具體要求是什么呢？在《GBT 20041.1-2015 電纜辦理用導管體系 第1部分通用要求》第11.2條屏蔽接地實驗中 要求 “電阻不得超越0.1Ω”
KBG管與JDG管，雖然同屬鍍鋅薄壁鋼導管，但有三個首要差異：（1） 銜接辦法：KBG管為扣壓式，JDG管為緊定式。（2） 管路轉彎的處理辦法：KBG管是運用彎管接頭，JDG管是運用彎管器煨彎。（3） 管壁厚不完全相同：KBG管的管壁厚度，Φ16、Φ20mm的為1.0mm，Φ25、Φ32、Φ40mm的為1.2mm；JDG管分為兩型，標準型Φ20、Φ25、Φ32、Φ40mm的均為1.6mm，普通型Φ16、Φ20、Φ25mm，管壁厚度為1.2mm。標準型適用于預埋敷設和吊頂內敷設，普通型僅適用于吊頂內敷設。
|
